Elektrolyse-Stack

Entwicklung und Produktion von alkalischen Druckelektrolyseuren

Die EBZ Gruppe entwickelt und produziert alkalische Druckelektrolyse-Stacks am Standort in Ravensburg, Deutschland und vertreibt diese auch ohne zugehöriges Gesamtsystem.

Jeder Stack besitzt eine elektrische Nennleistung von bis zu 0,5 MW und ist für den Betrieb unter 30 bar Druck ausgelegt. Der EBZ-Elektrolyse-Stack kann nahtlos in individuelle Anlagenkonzepte integriert werden und bietet damit maximale Flexibilität für verschiedenste Anwendungen.

3D-Modell Elektrolyse-Anlage

Der Elektrolyse-Stack zeichnet sich vor allem durch folgende Eigenschaften aus:

Hohe Energieeffizienz: Diese wird u.a. durch hochfunktionale, katalytisch aktive Beschichtungen gewährleistet.
Hohe Wasserstoffausbringung: Bei einer Nennleistung von 0,5 MW beträgt die Wasserstoffausbringung bis zu 100 Nm³/h.
Robustheit: Langlebige Stacks, eine Voraussetzung in der Wasserstoffindustrie.
Druckelektrolyse: Wasserstofferzeugung bei 30 bar(g) Druck erhöht die Effizienz und reduziert die zusätzlichen Kosten nachgeschalteter Kompressoren für die Wasserstoffverdichtung und Speicherung.
Modularität: Die kompakten Elektrolyse-Stacks der EBZ lassen sich durch einen modularen Aufbau für großskalige Projekte auslegen.
Sicherheit: Zertifizierung nach höchsten Sicherheitsstandards und Abnahme durch den TÜV Süd.

Innovatives und robustes Design

Unser Elektrolyse-Stack überzeugt durch ein durchdachtes und robustes Design, das auf Langlebigkeit und eine einfache Montage ausgelegt ist. Dank der reduzierten Anzahl an Bauteilen lässt sich der Stack effizient assemblieren und ermöglicht eine zuverlässige Serienfertigung.

Dabei setzen wir auf die bewährte Technologie der Alkalischen Elektrolyse (AEL) – jedoch in einer völlig neuen Form. Durch die Integration modernster Innovationen, wie dem Elektrodendesign oder dem Dichtungskonzept des Zellrahmens, ist ein Elektrolyse-Stack entstanden, der Effizienz, Wartungsfreundlichkeit und außergewöhnliche Langlebigkeit vereint.

Unser optimierter Stack-Aufbau ermöglicht uns eine besonders einfache Wartung des Elektrolyse-Stacks. Die modulare Bauweise und die geringe Anzahl an Einzelkomponenten gewährleistet einen schnellen Zugang zu den relevanten Komponenten – das minimiert Stillstandzeiten und senkt die Betriebskosten.

Durch den gezielten Einsatz hochwertiger, robuster und korrosionsbeständiger Materialien stellen wir sicher, dass unser Elektrolyse-Stack selbst unter anspruchsvollen Bedingungen eine lange Lebensdauer erreicht.

Ein zentraler Bestandteil dieses technologischen Fortschritts ist das patentierte Zellrahmendesign, welches mehrere Funktionen in einer einzigen, innovativen Komponente vereint. Der Zellrahmen ermöglicht eine zuverlässige Abdichtung des Elektrolyse-Stacks bis zu einem Druck von 30 bar und übernimmt zusätzlich auch den Transport der Lauge zu den Elektroden. Gleichzeitig gewährleistet das Zellrahmendesign eine sichere und getrennte Ableitung von Wasserstoff und Sauerstoff. Bei all diesen Funktionen kommt der Zellrahmen ohne separate Dichtungsringe aus, wie es bei herkömmlichen Lösungen üblich ist.

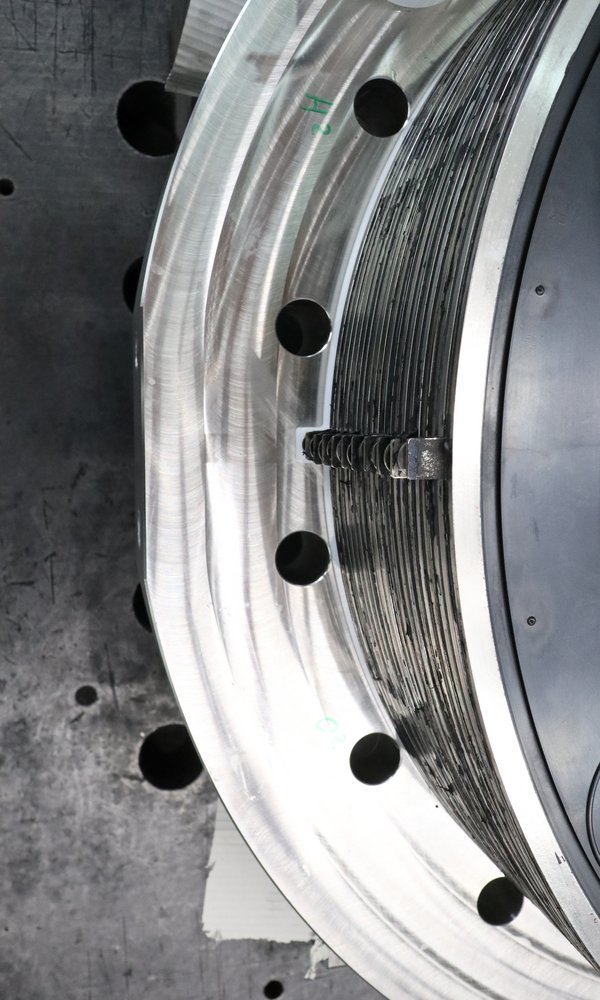

Darüber hinaus besteht die drucktragende Hülle des Elektrolyse-Stacks aus massivem Edelstahl. Mit der bewussten Entscheidung für Vollmaterial anstelle beschichteter Werkstoffe setzen wir gezielt auf Robustheit und eine maximale Langlebigkeit des Stacks.

Effiziente Wasserstoffproduktion durch innovative Elektrodenbeschichtung

Unser Elektrodenpaket setzt neue Maßstäbe in der Wasserstoffproduktion. Durch eine speziell entwickelte, katalytisch hoch aktive Elektrodenbeschichtung maximieren wir die Reaktionsoberfläche und optimieren die elektrokatalytischen Prozesse.

Ein entscheidender Vorteil unserer Beschichtung ist der vollständige Verzicht auf Platingruppenmetalle. Das macht unseren Elektrolyseur nicht nur nachhaltig und kosteneffizient, sondern auch unabhängig von kritischen Rohstoffen. Die Beschichtung unseres Elektrolyse-Stacks wird selbst von EBZ entwickelt und in Ravensburg aufgetragen. Dadurch können wir eine gleichbleibende, hohe Qualität gewährleisten.

Dank unserer technologisch fortschrittlichen Beschichtung erzielen wir eine herausragende Energieeffizienz, sodass die Wasserstoffproduktion mit minimalem Energieeinsatz erfolgt. Dies ermöglicht eine wirtschaftliche und ressourcenschonende Erzeugung von grünem Wasserstoff.
