Elektrolyse-Anlagen

Entwicklung und Produktion von alkalischen Druckelektrolyse-Anlagen

EBZ bietet ganzheitliche Lösungen für die industrielle Wasserstofferzeugung – vom innovativen Elektrolyse-Stack bis hin zum vollständig modularen Gesamtsystem. Unsere containerisierte Elektrolyse-Anlage besteht aus zwei standardisierten 20-Fuß-Containern: Einer der Container enthält zwei leistungsstarke 0,5 MW Elektrolyse-Stacks im innovativen EBZ-Design, während der zweite Container die komplette Steuerungstechnik, die Leistungselektronik sowie die Wasseraufbereitung beinhaltet.

Ein solches Containersystem liefert eine elektrische Leistung von 1 MW. Dank des modularen Aufbaus lässt sich die Anlage flexibel skalieren: Für ein 5 MW-Projekt werden beispielsweise fünf 1 MW-Module kombiniert. So ermöglichen wir eine bedarfsgerechte Umsetzung unterschiedlichster Projektgrößen – effizient, platzsparend und industrietauglich.

Für kundenspezifische Gesamtsysteme stellen wir unsere Elektrolyse-Stacks auch separat zur Verfügung. Jeder Stack besitzt eine elektrische Nennleistung von bis zu 0,5 MW und ist für den Betrieb unter Druck ausgelegt. Der EBZ-Elektrolyse-Stack kann nahtlos in individuelle Anlagenkonzepte integriert werden und bietet damit maximale Flexibilität für verschiedenste Anwendungen.

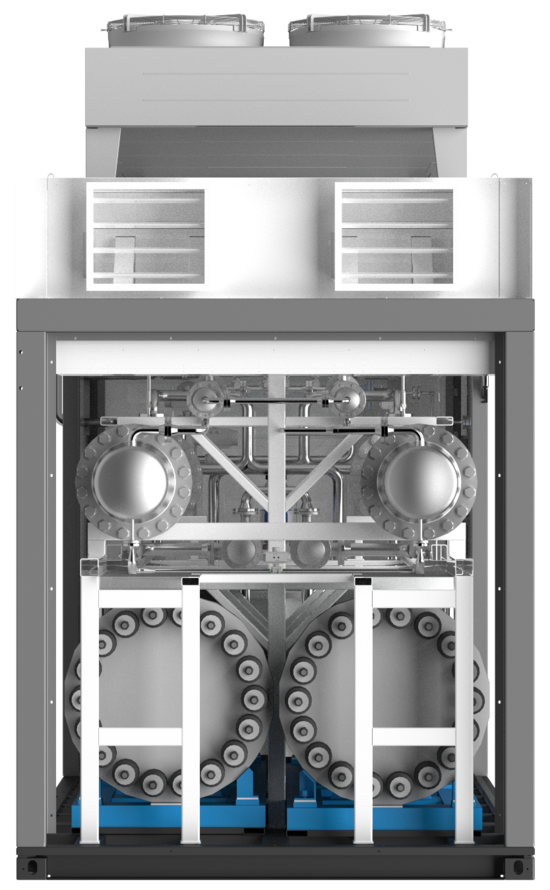

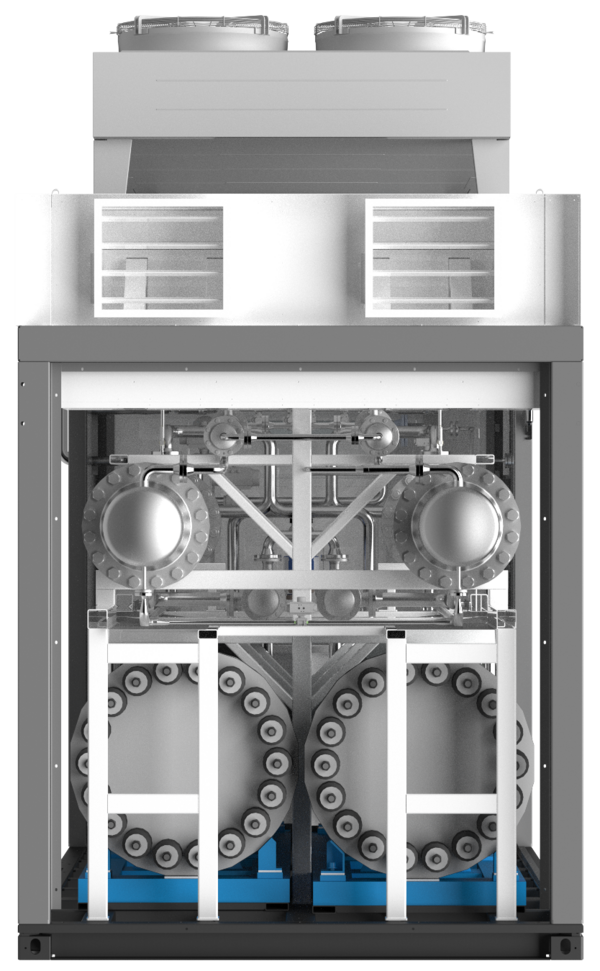

3D-Modell Elektrolyse-Anlage

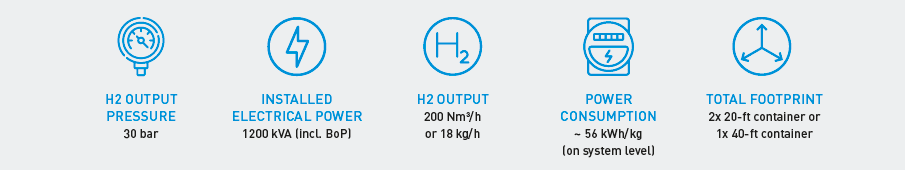

Die EBZ Elektrolyse-Anlage zeichnet sich vor allem durch folgende Eigenschaften aus:

Hohe Wasserstoffausbringung: Bei einer Nennleistung von 1 MW kann die Wasserstofferzeugung bis zu 200 Nm³/h pro Anlage betragen.
Wasserstoff Reinheit: Getrennte Laugenkreisläufe auf der H₂- und O₂-Seite sorgen für eine verbesserte Gasreinheit.
Druckelektrolyse: Wasserstofferzeugung bei 30 bar(g) Druck erhöht die Effizienz und reduziert die zusätzlichen Kosten nachgeschalteter Kompressoren für die Wasserstoffverdichtung und Speicherung.
Teillastfähigkeit: Unabhängiger Stack-Betrieb ermöglicht einen dynamischen Lastbereich von 10 bis 100 %.
Abwärme Auskopplung: Die bei der H₂-Erzeugung entstehende Wärme kann zurückgewonnen und genutzt werden.
Niedriger Platzbedarf: Eine 1 MW Elektrolyse-Anlage besteht aus zwei 20-Fuß-Containern oder alternativ aus einem 40-Fuß-Container.
Netzdienlicher Betrieb: Die Elektrolyse-Anlage erreicht aus dem Standby-Modus innerhalb weniger Sekunden eine Auslastung von 100 %.
Einhaltung von EU Vorschriften: Vollständige Einhaltung der Vorschriften der Europäischen Wasserstoffbank – hergestellt und montiert in Deutschland.

Innovatives und robustes Design

Unsere Elektrolyse-Anlage vereint hohe Leistungsfähigkeit, flexible Betriebsweise und ein kompaktes Anlagenkonzept in einer wirtschaftlichen Gesamtlösung. Sie wurde gezielt für industrielle Anwendungen entwickelt, bei denen Effizienz, Zuverlässigkeit und einfache Integration im Fokus stehen.

Mit einer Nennleistung von 1 MW erreicht die Anlage eine Wasserstoffproduktion von bis zu 200 Nm³/h. Gleichzeitig sorgen getrennte Laugenkreisläufe auf der Wasserstoff- und Sauerstoffseite für eine verbesserte Gasreinheit und schaffen optimale Voraussetzungen für anspruchsvolle Anwendungen.

Durch die Druckelektrolyse wird Wasserstoff bereits mit bis zu 30 bar(g) erzeugt. Das steigert die Effizienz des Gesamtsystems und reduziert den Aufwand für nachgeschaltete Verdichtung und Speicherung.

Dank des unabhängigen Betriebs der integrierten Stacks kann ein dynamischer Lastbereich von 10 bis 100 % realisiert werden. Dadurch lässt sich die Wasserstoffproduktion flexibel an schwankende Strompreise oder erneuerbare Energien anpassen.

Zusätzlich kann die bei der Wasserstofferzeugung entstehende Prozesswärme ausgekoppelt und weiter genutzt werden. Dies erhöht die Gesamteffizienz und erschließt zusätzliche wirtschaftliche Potenziale.

Trotz ihrer hohen Leistung überzeugt die Anlage durch einen geringen Platzbedarf. Eine 1 MW Elektrolyse-Anlage kann wahlweise in zwei 20-Fuß-Containern oder alternativ in einem 40-Fuß-Container realisiert werden.

Abgerundet wird das Konzept durch die netzdienliche Betriebsweise: Aus dem Standby-Modus erreicht die Anlage innerhalb weniger Sekunden eine Auslastung von 100 %.

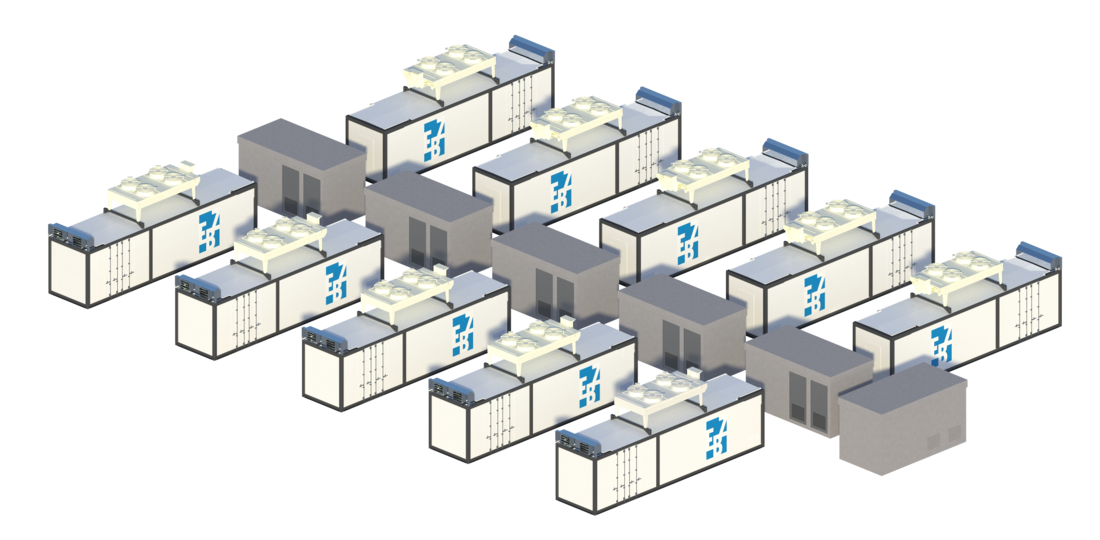

Skalierung

Unsere Druck-Alkali-Elektrolysesysteme sind als Containerlösungen konzipiert. Das Standard-System mit 1 MW wird in zwei 20-Fuß-Containern oder einem 40-Fuß- Container geliefert. Für höhere Leistungen können mehrere 1-MW-Einheiten kombiniert werden. Je nach Projektgröße und Anforderungen können die Systeme auch mit einer gemeinsamen Nebenanlage konfiguriert werden, um den Wirkungsgrad zu maximieren und die Gesamtkosten zu senken.

Leistungsportfolio

Bereits in frühen Projektphasen unterstützt EBZ seine Kunden bei der Planung und Auslegung von Elektrolyseprojekten. Dabei betrachten wir technische Anforderungen, mögliche Anlagenkonzepte sowie individuelle Rahmenbedingungen und schaffen so eine fundierte Basis für die weitere Projektentwicklung.

Auch bei der Realisierung können wir Projekte als Generalunternehmer abwickeln und sämtliche Leistungen aus einer Hand koordinieren. Gemeinsam mit erfahrenen Partnern decken wir dabei alle wesentlichen Gewerke ab – von der Elektrolyse-Anlage über die Leistungselektronik, Wasseraufbereitung und Gasreinigung bis hin zur Wasserstoffverdichtung und Speicherung. Das reduziert Schnittstellen, vereinfacht die Projektabwicklung und schafft mit EBZ einen zentralen Ansprechpartner über alle Projektphasen hinweg.

Dank des modularen Anlagenaufbaus lassen sich unsere Systeme flexibel an kundenspezifische Anforderungen anpassen. Von der ersten Idee bis zur erfolgreichen Inbetriebnahme begleiten wir unsere Kunden persönlich und unkompliziert.
