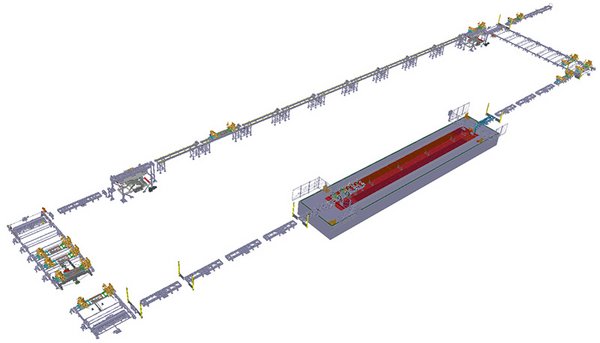

Dopravní zařízení pro těžké náklady

Válečkový dopravník dopravuje palety ze stanice do stanice pomocí válečkového systému. Polohování na pracovních stanicích v osách X, Y a Z.

Specifikace vyobrazeného válečkového dopravníku:

• Nosnost: 4 500 kg
• Dopravní vzdálenost: 5 000 mm
• Doba přepravy: 10 s

Vysoké skladovací systémy se používají k ukládání velkého množství palet do zásobníku. Palety se z vysokého regálu vyjímají pomocí stohovacího jeřábu a vykládají se z linky nebo vkládají do ní. Obě součásti, systém vysokých zásobníků palet a stohovací jeřáb, může dodat společnost EBZ a přizpůsobit vašim potřebám.

Palety lze přesouvat příčně na příčném řetězovém dopravníku tak, že se paleta položí na příčný řetězový dopravník pomocí nůžkového zvedáku válečkového dopravníku. Kombinace příčného řetězového dopravníku a nůžkového zvedáku usnadňuje flexibilní konstrukci linky.

Specifikace vyobrazeného příčného řetězového dopravníku:

• Nosnost: 4 500 kg
• Dopravní rychlost: 35 m/min

Palety lze podávat ven a dovnitř (např. pro kontrolu karoserie) pomocí výstupního vozíku. Vozík je za tímto účelem zakotven na válečkovém dopravním prvku a paleta je přesunuta z linky do výstupního vozíku. Výstupní vozík s paletou lze poté uvolnit a posunout ručně. Paleta může být znovu podána do linky podle stejného principu.

Osobní dopravní pás umožňuje přepravu palety/nosiče pomocí vhodné podpěry a současně přepravu pracovníka na plastovém řetězu tak, aby mohl realizovat pracovní kroky za pohybu dopravního pásu. Lze dosáhnout rychlosti až 7 m/min. Běžné šířky se pohybují mezi 3,5 m a 4 m. Parametry lze na přání upravit.

Specifikace vyobrazeného osobního dopravního pásu:

• Dopravní vzdálenost: 30 000 mm
• Šířka pásu: 3 500 mm
• Výška pásu: 2 000 mm (v jámě)
• Nosnost: 22 500 kg
• Rychlost: 6,7 m/min
• Dopravní pás: plastový řetěz
• Počet stanic: 6

Závěsný řetězový dopravník umožňuje dopravu palety nebo nosiče s ergonomickým přístupem k dopravovanému materiálu zespodu. Výšku, nosnost a rychlost dopravy lze definovat na přání.

Specifikace vyobrazeného závěsného řetězového dopravníku:

• Nosnost: 5 000 kg
• Dopravní vzdálenost: 7 500 mm
• Dopravní výška: 1 800 mm
• Dopravní rychlost: 35 m/min

U nůžkového zvedacího stolu je možný zdvih od 100 mm do 150 mm (např. při ukládání nebo zvedání palety).

Specifikace vyobrazeného nůžkového zvedacího stolu:

• Zdvih: 80 mm
• Konstrukční výška: min. 450 mm
• Doba zdvihu: cca 3 s

Souvislá výrobní linka s válečkovými dopravníky není vždy možná, pokud se cesty (např. pro vysokozdvižné vozíky) kříží s výrobní linkou. Jako řešení pro tento účel lze použít překlenovací systém EBZ. Prostor před překlenovacím systémem je v zasunutém stavu volný a umožňuje průjezd vozidel a průchod personálu. Pokud je třeba přepravit paletu nebo nosič, překlenovací systém se vysune do cesty a dopraví předměty do předávacího místa na následující součásti dopravního zařízení.

Specifikace vyobrazeného překlenovacího systému:

• Nosnost: 4 500 kg
• Dopravní vzdálenost: 10 000 mm
• Dopravní rychlost: 0,4 m/s

Válečkový dopravník lze kombinovat s nůžkovým zvedákem, přičemž zdvih je 1 500 mm a nosnost přesahuje 5 000 kg.

Specifikace vyobrazeného zvedacího systému:

• Nosnost: 5 000 kg
• Účinný zdvih: 1 500 mm
• Doba zvedání/spouštění: cca 15 s
